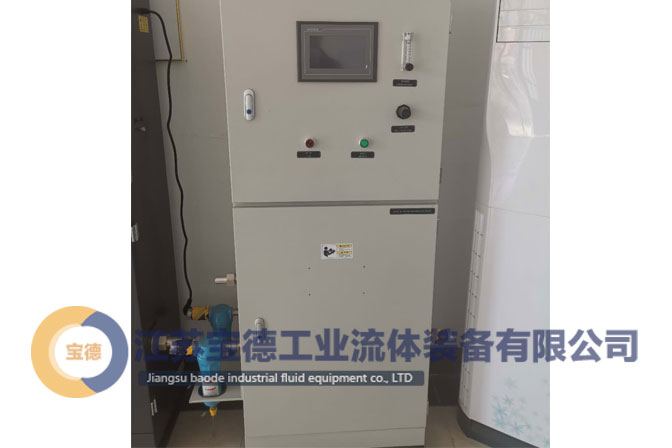

气体配比柜

2020-01-09
552

工作原理:

    两元或多元需要混合的气体经过单向阀进入两级或多级压力平衡装置,平衡其输入压差,从而保证了混合前组分气体和稀释气体的压力相同,然后调节流量控制阀,可将各种气体的流量依据希望达到的混气比例进行调定。

    本系列产品原理上采用动态气体混合法,即混即用,从而保证了混合气体的均匀性,复现性优良,比例稳定。

    具有输入欠压报警功能,任何一种气体的输入压力低于设定的压力下限时,声光双报警,同时切断混合气的输出,保证了混合气的精度。输出采用日本SMC数显式压力传感器控制,使输出流量更精度和稳定。

    可适用于焊接混合气、电子工业用混合气、电光源混合气,检漏(报警)混合气,消毒混合气等

技术特点:

本设备采用全数字控制,选配日本SMC压力传感器,控制精度高使用寿命长。

专为超大流量的气体混合而设计,大流量可达500m3/h

采用动态气体混合法,具有即混即用的特点,使气体混合更均匀

在额定范围内输入压力的波动,以及输出流量变化,配比精度保持不变

混气过程直观,调整便捷

气体混合精度高,高可达0.05%

可实现双元或多元气体同步混合

混气过程直观,调整便捷

混气过程复现性优良,比例稳定

全部关键阀门,(如安全阀、电磁阀、温控阀、止回阀及球阀)均采用德国及日本厂家产品

全部关键电气元件(如继电器,电源,智能控制仪等)均采用日本厂家产品


技术指标:

常用混合气体类型:

    0~50%二氧化碳,其余氩气

    0~50%氩气,其余氦气

    0~50%二氧化碳,其余氮气

    0~50%氩气,其余氦气

    0~2%氧气,其余氩气

    0~10%氢气,其余氩气

    0~20%氧气,其余氩气

    0~5%氧气,0~15%二氧化碳,其余氩气

    0.5%氧气,26.5%氦气,8%二氧化碳,其余氩气

混气种类:1-6种

最高输入压力:≥0.4MPa

最大输出流量:15Nm3/h~500Nm3/h

输出压力:≥0.35MPa

配比精度:±0.05%,±0.5%,±1.5%,±2.5%,±3%
