调压计量撬

2020-01-09
1167

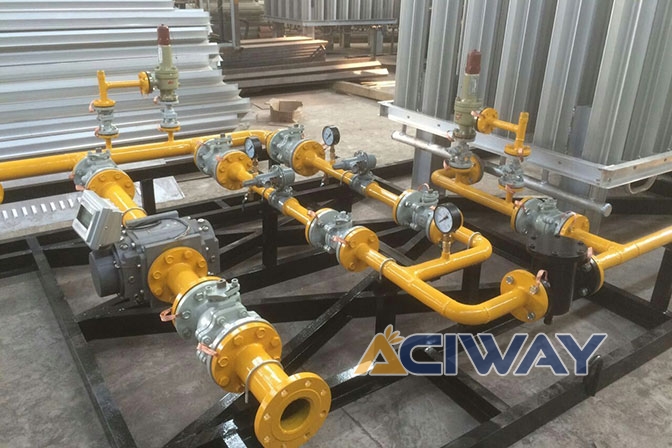

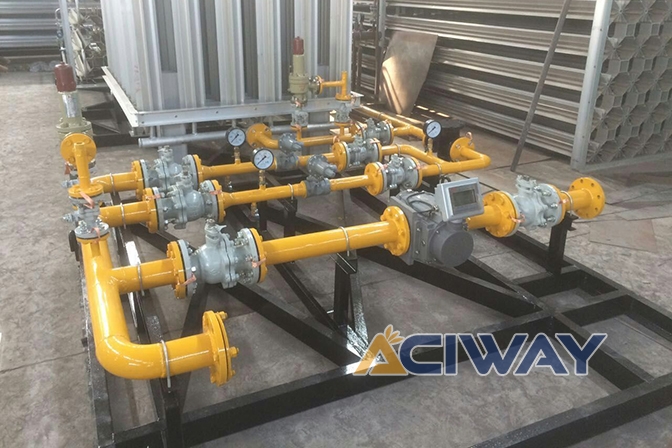

   调压计量撬,一种撬块式燃气调压计量装置,由矩形撬块、调节汇管、控制阀、计量管、流量计、调节阀、调节管、过滤器、出气管、进气汇管、进气口、出气汇管、排污管和安全放气阀组成,其特征在于进气汇管、出气汇管和调节汇管平行排列在矩形撬块上,且与矩形撬块横向平行,调节汇管在前,出气汇管在中,进气汇管在后,在进气汇管和调节管两端之间水平设有两条并联计量管,在每条计量管上逐序设有控制阀、过滤器、压力表、流量计和控制阀;在出气汇管和调节汇管中部之间水平设有两条并联调节管,在每条调节管上逐序设有控制阀、压力表、调节阀和控制阀;在出气汇管上中部设有带90°弯头的出气管,在进气汇管中侧部设有一个进气口;进气汇管和出气汇管上安装安全放气阀。

主要技术参数:

  ·进口压力P1:0.01~1.6MPa

  ·出口压力P2:1~50KPa

  ·稳压精度δP2:±10%

  ·关闭压力Pb:≤1.25P2

  ·工作温度:-20℃~60℃
